Zapornice služe za zaustavljanje i regulaciju protoka tekućina.

One se koriste kod vodenih tokova, elektrana, industrijskih postrojenja, odvodnje i obrane od poplava, te kod postrojenja za vodu prilikom regulacije i pročišćavanja otpadnih voda. Zapornice se, za razliku od ventila, obično instaliraju ili na civilne konstrukcije oplate, u kanale ili na otvore u zidu. Kanali i otvori su izrađeni po mjeri, kako bi mogli podnijeti i prihvatiti određeni protok, te je za zapornice također potrebno da odgovaraju kanalu ili zidu u koji se postavljaju.

Neke od njihovih najbitnijih odrednica su:

  • Korištenje za čiste tekućine ili tekućine onečišćene krutim tvarima
  • Konstrukcija u obliku kvadrata ili pravokutnika, kao i okruglih otvora
  • Mogućnost izvedbe za jednosmjerno ili dvosmjerno strujanje
  • Dostupnost raznih brtvenih materijala
  • Uobičajena konstrukcija za instalaciju na zidovima, s kemijskim ili ekspanzijskim ankerima

Razmatranje prilikom nabavke ovog proizvoda mora uključiti i niz drugih parametara, od kojih su najbitniji:

  • Vrsta zapornice – otvaranje, zatvaranje, moduliranje, brana
  • Konfiguracija montaža – kanal, zid, cijev
  • Smjer pokretanja – On, Off
  • Pritisak – statički, operativni
  • Operacija/Operator – ručni, glavni pokretač (električni, pneumatski, hidraulični)
Nakon početne selekcije izračunava se potisak i vrijednost okretnog momenta, kako bi se utvrdila veličina operacijske opreme. Kod velikih dimenzija zapornica koristi se metoda izračuna kako bi se odredilo troškovno najučinkovitije rješenje, koje će odgovarati zahtjevima i potrebama kupaca. Standardni oblik zapornica od lijevanog željeza je kvadratni, međutim, nestandardne i neuobičajene veličine mogu biti prilagođene na zahtjev kupca. Zapornice se, jednako kao i zaporni zasuni , izrađuju iz velikog spektra materijala, od kojih svaki određuje posebne mogućnosti i specifičnosti uporabe u različitim situacijama i područjima primjene.

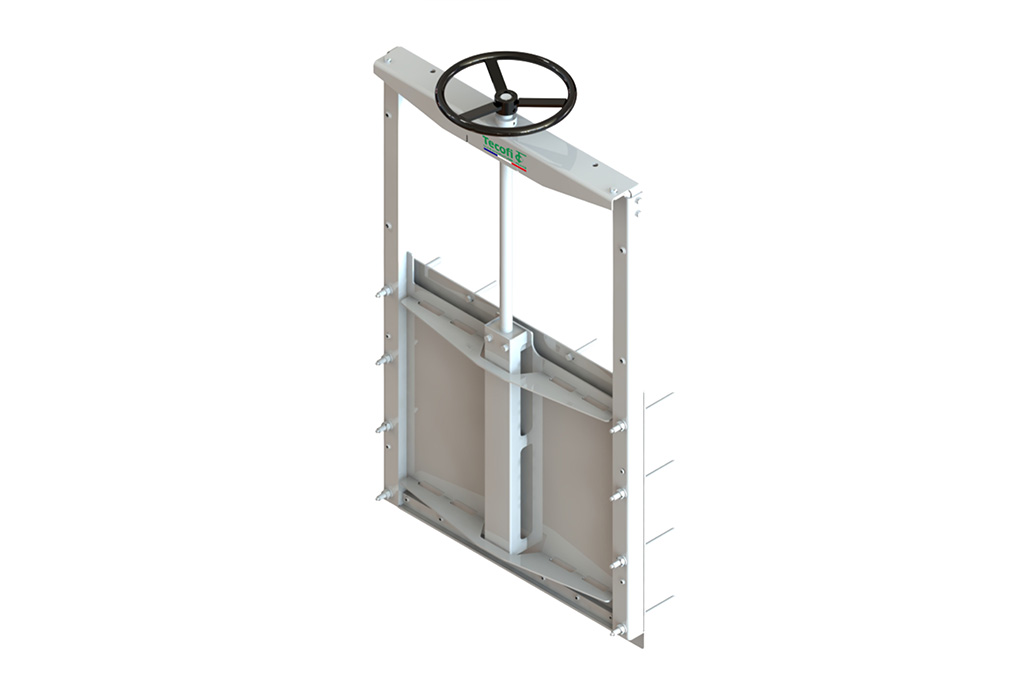

Jednosmjerne i dvosmjerne zidne zapornice

Zapornice služe za zaustavljanje i regulaciju protoka tekućina.

  • Zapornice za čiste tekućine ili tekućine onečišćene krutim tvarima
  • Konstrukcija kao kvadratne ili pravokutne zapornice
  • Mogućnost izvedbe za jednosmjerno ili dvosmjerno strujanje
  • Razni brtveni materijali dostupni
  • Uobičajena konstrukcija za instalaciju na zidovima, s kemijskim ili ekspanzijskim ankerima

Opća namjena:

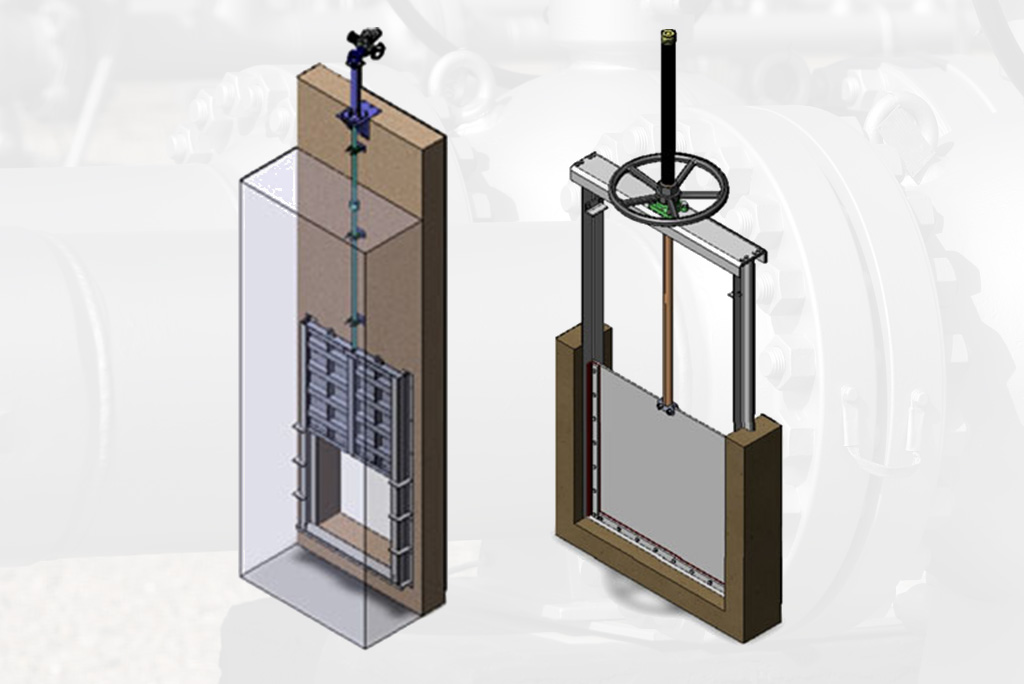

  • Ove zidne zapornice su konstruirane za ugradnju na otvore u zidu. Otvor može biti pravokutni, okrugli ili kvadratni, zapornica ima 4-strano brtvljenje.

Pogodna je za čiste tekućine ili zaprljane tekućine. Koristi se uglavnom za:

  • Uređajime za pročišćavanje vode
  • Navodnjavanje
  • Hidroelektrane
  • Cjevovode

Dimenzije:

  • Od 150 x 150 do 3000 x 3000 (veća veličina na upit).

Radni tlak (ΔP):

  • Maksimalni radni tlak prilagođava potrebama kupca u svakom projektu. Ove zapornice se projektiraju u skladu sa uvjetima rada na mjestu ugradnje.

Građevinski radovi:

  • Standardne zidne zapornice su projektirane kako bi se učvrstile na zid kemijskim ili kspanzijskim ankerima. Rupe potrebne za pričvršćivanje se buše kod montaže, koristeći kućište zapornice kao šablonu.

Brtvljenje

  • Brtvljenje zidnih zapornica u skladu s DIN 19569, klasa 5. curenja.

Direktive:

  • Direktiva za strojeve: DIR 2006/42 / EC (strojevi)
  • Direktiva za opremu pod tlakom: DIR 97/23 / EC (PED) ART.3, P.3
  • Direktiva za potencijalno eksplozivne atmosfere (neobavezno): DIR 94/9 / EC (ATEX) CAT.3 ZONE 2 i 22 GD.

Postoje razne vrijante pogona:
Ručni:

  • Ručno kolo sa podiznim vretenom
  • Ručno kolo sa fiksnim vretenom
  • Lančanik
  • Reduktor
  • Ostali (četvrtasta navrtka,…)

Automatski:

  • Electrični aktuator
  • Pneumatski cilindar
  • Hidraulični cilindar
