Leptirasti ventili se mogu koristiti za izolaciju i regulaciju protoka

Mehanizam za zatvaranje ima oblik diska. Zatvaranje je slično kao kod kuglastoga ventila i omogućeno je brzo zatvaranje. Leptirasti ventili u pravilu se preferiraju nad ostalima, jer su jeftiniji od ventila drugih konstrukcija, te zato što su lakši po težini. Disk je smješten u centru cijevi, kroz disk prolazi šipka, koja je povezana sa aktuatorom na vanjskoj strani ventila. Okretanjem aktuatora okreće se disk, paralelno ili okomito na smjer protoka. Za razliku od kuglastih ventila, disk je uvijek uronjen u medij, dakle, tekućina uvijek uzrokuje pad tlaka, bez obzira na položaj ventila. Kuglasti ventili su izdržljivi, rade dobro nakon mnogo ciklusa i pouzdani su, zatvaranje je sigurno čak i nakon dugog razdoblja nekorištenja.

Leptirasti ventil spada u grupu quater-turn ventila (četvrtina kruga/okretaja). Četvrtina okretaja diska u potpunosti otvara ili zatvara ventil.”Leptir” je metalni disk, postavljen na šipku. Kad je ventil zatvoren, disk je okrenut tako da u potpunosti blokira prolaz. Kad je ventil otvoren do kraja, disk je okrenut za četvrtinu okretaja, tako da omogućuje gotovo neograničeni prolaz tekućine.
Ventil se može otvarati i postupno, tako da se regulira se protok medija.

Postoje različite vrste leptirastih ventila, prilagođene različitim pritiscima i različitim uvjetima korištenja. Leptirasti ventil sa elastičnim brtvljenjem, koji koristi fleksibilnost gume, ima najnižu klasu tlaka. Leptirasti ventili visokih performansi koriste se u sustavima nešto više klase tlaka, imaju blagi pomak u položaju diska, što povećava sposobnost brtvljenja i smanjuje habanje.

Vrste pogona:

  • Ručni, sa reduktorom kod većih dimenzija
  • Električnim akturatorom
  • Pneumatskim aktuatorom
  • Hidrauličkim aktuatorom

Tipovi leptirastih ventila

Kada govorimo o tipovima i vrstama leptirastih ventila postoji raznoliki spektar ponude na tržištu od kojih se najviše ističu:

  1. Prirubnički leptirasti zatvarači s dvostrukim ekscentrom
  2. Koncentrični leptirasti ventili – ova vrsta ventila ima elastični gumeni dosjed s metalnim diskom
  3. Leptirasti ventili s dvostrukim ekscentrom (leptirasti ventili visokoga učinka ili dvostruko pomaknuti leptirasti ventili) – različite vrste materijala se koristi za dosjed i disk
  4. Trostruko ekscentrični leptirasti ventili (trostruko-pomaknuti leptirasti ventili) – dosjedi su ili laminirani ili čvrste konstrukcije

Prirubnički leptirasti zatvarači sa dvostrukim ekscentrom
Primjena: Pumpne stanice, distribucija pitke vode, postrojenja za obradu otpadnih voda, spremnici, industrijska primjena.
Konstrukcija: EN 593, EN 1074-1 i EN 1074-2
Dužina: EN 558 Series 14
Prirubnice: EN 1092-2
Ispitivanje: EN 12266-1
Radna temperatura: Max + 70 ° C
Tlak: PN10/16/25/40
Veličine: DN150-DN2000

Wafer tip (međuprirubnički) leptirasti ventili

Ovaj tip leptirastoga ventila je konstruiran za dvosmjerno brtvljenje, kako bi se spriječio povrat u sustav, koji je dizajniran za jednosmjerni protok. To se ostvaruje čvrstim zaptivanjem brtvi , O-prstenova, preciznom obradom i ravnim dosjednim na uzvodnoj i nizvodnoj strani ventila. Tlak: PN10/16 Veličine: DN250-DN2000

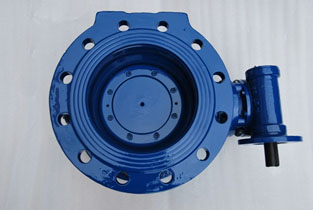

Wafer tip - slika 1

leptirasti-1

Wafer tip - slika 2

leptirasti-2

Leptirasti ventil sa spojnim uškama – lug type (međuprirubnički)

Ovaj ventil ima navojne umetke na obje strane tijela ventila. To im omogućuje da se ugrade u sustav pomoću dva seta vijaka i bez navrtki. Ventil je ugrađen između dviju prirubnica pomoću dav odvojena seta vijaka za svaku prirubnicu. Ova konstrukcija dopušta otpajanje bilo koje strane cjevovoda, bez otpajanja druge strane. Tlak: PN10/16 Veličine: DN50 – DN600

Leptirasti ventili su definitivno koristan proizvod za veliki broj situacija i područja poslovanja. Oni predstavljaju potrebnu zaštitu cijevi štiteći ih od oštećenja, te istovremeno predstavljaju potrebnu uštedu energije. Njihove značajke se posebno ističu u hladnim mjesecima kada pomažu u zadržavanju topline čime tekućina u cijevi ima slobodan protok. Oni su također učinkoviti u regulaciji tlaka unutar čeličnih cijevi te imaju sposobnost izdržavanja visoke razine ulja i korozivnih svojstva soli, koji čini leptiraste zatvarače vrijedne i korisne u upotrebi na brodovima.

Leptirasti ventil sa spojnim uškama - slika 1

WAFER-PNEUMATSKI

Leptirasti ventil sa spojnim uškama - slika 2

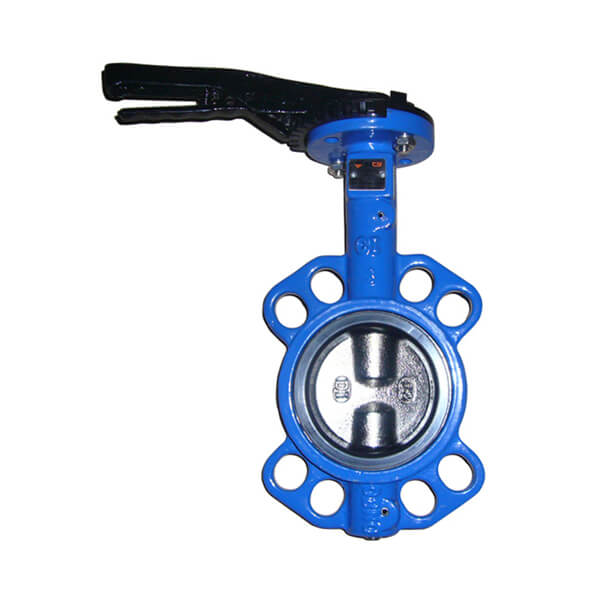

WAFER-MEĐUPRIRUBNIČKI

Leptirasti ventil sa spojnim uškama - slika 3

WAFER-ELECTRIC

Učinkovita regulacija u kompaktnom izdanju

U modernim cjevovodnim sustavima gdje su prostor i težina armature ključni faktori, leptirasti ventili (zatvarači) predstavljaju optimalno rješenje. VIS-trgovina vam donosi asortiman vrhunskih leptirastih zatvarača koji kombiniraju jednostavnost dizajna s iznimnom pouzdanošću u radu.

Ovi ventili su postali standard u industriji zbog svoje sposobnosti da brzo i učinkovito reguliraju ili potpuno prekinu protok fluida, uz minimalne troškove održavanja.

Glavne prednosti leptirastih zatvarača

Za razliku od klasičnih zasuna, leptirasti ventili nude nekoliko specifičnih prednosti koje ih čine prvim izborom mnogih inženjera:

  • Kompaktan dizajn: Zauzimaju znatno manje mjesta u cjevovodu (kratka ugradbena duljina).

  • Mala težina: Olakšavaju montažu i smanjuju opterećenje na samu konstrukciju cijevi.

  • Brzo djelovanje: Potrebna je samo četvrtina okreta (90°) za potpuno otvaranje ili zatvaranje.

  • Izvrsna regulacija: Idealni su ne samo za on/off funkciju, već i za precizno prigušivanje protoka.

Vrste leptirastih ventila u ponudi VIS-trgovina

Ovisno o načinu spajanja i specifičnim potrebama vašeg sustava, u našoj ponudi možete pronaći:

1. Wafer izvedba (Međuprirubnički)

Najčešći tip leptirastog ventila koji se montira između dvije prirubnice cjevovoda. Lagani su, ekonomični i izvrsni za sustave opće namjene.

2. Lug izvedba (S navojnim ušicama)

Ovaj tip ventila ima navojne ušice koje omogućuju montažu na kraj cjevovoda ili jednostavno servisiranje jedne strane sustava bez pražnjenja cijelog cjevovoda.

3. Materijali i brtvljenje

U VIS-trgovina pazimo na kvalitetu materijala. Naši zatvarači dolaze s kućištima od nodularnog lijeva, diskovima od nehrđajućeg čelika (inox) ili bronce, te brtvama (EPDM, NBR, Viton) otpornim na različite kemikalije i temperature.

Primjena u različitim industrijama

Leptirasti ventili iz našeg asortimana nalaze široku primjenu u:

  • Vodoopskrbi i odvodnji: Za kontrolu protoka pitke i otpadne vode.

  • HVAC sustavima: U sustavima grijanja, ventilacije i klimatizacije.

  • Prehrambenoj i kemijskoj industriji: Zahvaljujući dostupnosti inox izvedbi i specifičnih brtvi.

  • Protupožarnim sustavima: Gdje je pouzdanost u kritičnim trenucima presudna.

Zašto povjeriti povjerenje VIS-trgovini?

Kada kupujete u VIS-trgovina, ne dobivate samo proizvod, već i sigurnost. Naša industrijska armatura prolazi stroge kontrole kvalitete i posjeduje sve potrebne certifikate za ugradnju u zahtjevne sustave.

  • Stručna selekcija: Nudimo samo opremu provjerenih proizvođača.

  • Tehničko savjetovanje: Naš tim će vam pomoći odabrati pravu vrstu zatvarača s obzirom na radni tlak i medij.

  • Brza logistika: Razumijemo važnost rokova, stoga osiguravamo brzu isporuku s našeg skladišta.

Osigurajte maksimalnu kontrolu nad svojim sustavom uz vrhunske leptiraste ventile.
