Nožasti ventili (knife)

Nožasti ventili spadaju u jednu od brojnih vrsta ventila na tržištu

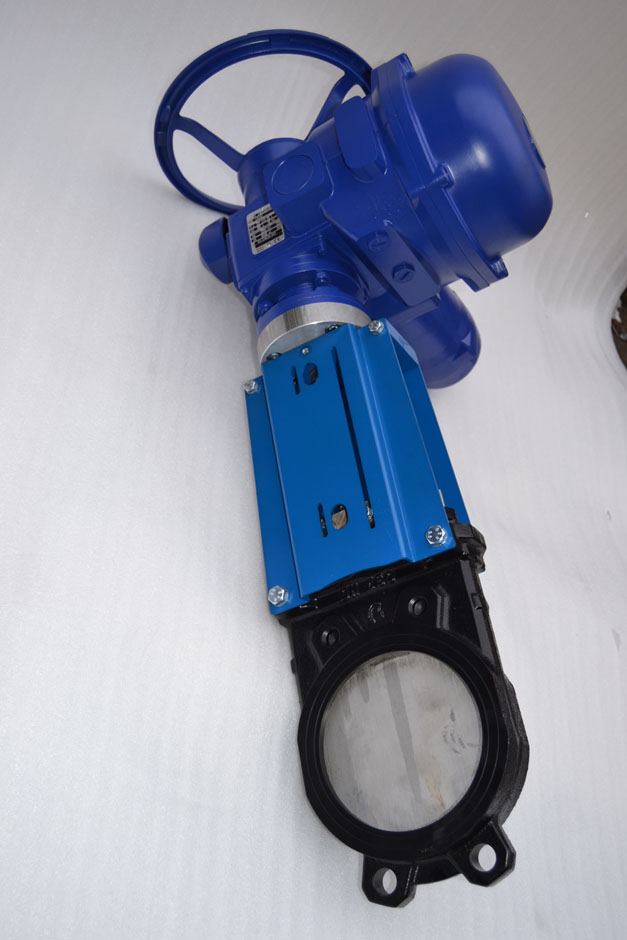

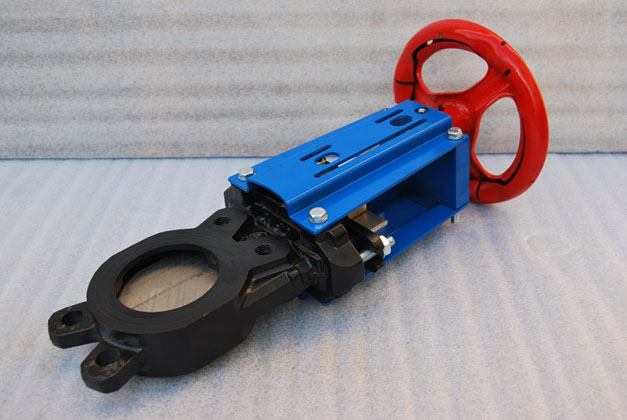

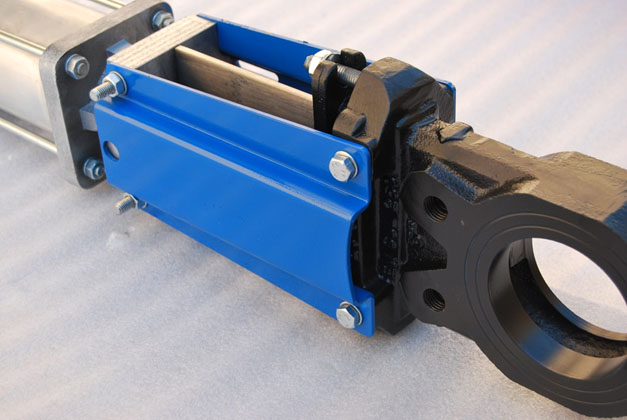

Njihove glave karakteristike su kompaktna konstrukcija, mala težina i omogućavanje velikog protoka s niskim padom tlaka. Njihov dizajn je moderan i tehnološki inovativan u smislu postizanja manjeg broja okretaja, pune brzine, visoke izdržljivosti, instalacije koja štedi prostor i lakog održavanja. Svi ventili mogu se nabaviti u različitim izdanjima i specifikacijama koje prati priručnik s uputama. Možete birati između različitih pogona nožastih zatvarača kao što su: ručni, pneumatski, električni ili hidraulički pokretani daljinskim upravljačem.

U ponudi ove vrste ventila raspoloživi su različiti brtveni materijali, te je svaki zasun konstruiran u skladu s konkretnim uvjetima rada.

Nožasti ventili svakako nude mogućnost bogate i raznolike primjene u brojnim vrstama poslovanja i industrija za koje su prvenstveno i namijenjene: Industrija papira, Uređaji za pročišćavanje otpadnih voda, Kemijska industrija, Prehrambena industrija, Rudarstvo, Vađenje nafte, Prerada mulja, Hidro i termo elektrane, Industrija čelika, ...

Međutim, oni se sve više koriste i u bioplinskim postrojenjima, postrojenjima za obradu otpadnih voda, te u sektoru hrane, proizvodnje čelika itd. Ovi ventili osiguravaju “on-off” kontrolu medija različitih vrsta.

Njihove glavne prednosti su mala težine i kratka duljina ventila, što omogućuje njihovu jednostavnu instalaciju i minimalno opterećenje na cijevne priključke. Ventil ima velik otvor, koji omogućava slobodan prolaz za sve vrste medija.

U serijskoj izvedbi ventili se isporučuju s tijelom od sivog lijevanog željeza, ali na upit i posebni zahtjev mogu biti isporučeni u ugljičnim čeliku ili različitim vrstama nehrđajućeg materijala. Dizajn ventila omogućuje jednostavnu i brzu zamjenu aktuatora. Nožasti ventili su ograničeni na određene maksimalne radne temperature. Važno je da kupac prilikom kupovine određuje temperaturu, pritisak i medije poslovanja kako bi se osigurala maksimalna funkcija i radni vijek ventila.

Što se pak instalacije tiče, bitno je da se prirubnice i brtve provjere prije ugradnje ventila, i kako ne bi došlo do neželjenog curenja. Ventili se isporučuju sa zaštitnim premazom, kako bi se izbjegla neželjena korozija. Preporučuje se da se rupe s navojem očiste prije njihove ugradnje, kako bi se olakšala montaža vijaka.

Zbog kompaktnog dizajna nožastog ventila, eventualni kutni otklon cijevnih veza nije prihvaćen. Stoga je bitno provjeriti jesu li spojene prirubnice u predviđenoj liniji, paralelne i centrirane sukladno nožastom ventilu. Preporučuje se upotreba kompenzatora spojki fleksibilnih cijevi za ugradnju ventila kako bi se oslobodile i apsorbirale eventualne napetosti u cjevovodu koje inače uzrokuju kompresiju tijela i time povećavaju obrtnu silu otvaranja i zatvaranja.

Nožasti ventili u našoj ponudi

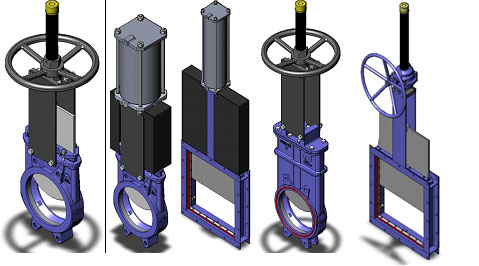

U našoj ponudi nalazi se ponuda više vrsta nožastih ventila, između kojih možete odabrati onu koja vam najviše odgovara po svojim karakteristikama:

Serija A:

Međuprirubnički (wafer) jednosmjerni nožasti zasun

Kućište: odljevak u jednome komadu, sa vodilicama.
Prikladan za tekućine sa maksimalno 5% krute tvari.
Dimenzije: Od DN50 do DN2000
– veće dimenzije na zahtjev

Serija A-LUG

Međuprirubnički (wafer) nožasti zasun sa kućištem sa ušicama (lug)

Kućište: odljevak u jednome komadu, nož sa osloncima i vodilicama za povratni tok.
Dimenzije: standardno od DN 50 do DN 1200
– veće dimenzije na zahtjev

Serija AB

Međuprirubnički dvosmjerni nožasti zasun

Kućište: odljevak u jednome komadu, sa kliznim klinovima omogućavaju dvosmjernu funkciju.
Primjena: ovaj nožasti zasun je pogodan za tekućine koje sadrže najviše 4% suspendiranih tvari.
Dimenzije: standardno: Od DN50 do DN2000
-veće dimenzije na zahtjev

Serija C

Nožasti zasun kvadratnoga ili pravokutnog oblika, zavarene konstrukcije

Dizajniran za široki raspon primjene.
Opća namjena
– rudarstvo
-transport rasutog materijala
-kemijska postrojenja
– prehrambena industrija

Veličine : od 125×125 do 1400×1400.
-dostupno u pravokutnoj konstrukciji
-veće dimenzije na zahtjev

Radni tlak : standard: 0,5 kg / cm².
-veći tlakovi na zahtjev

Serija D

Jednosmjerni prirubnički nožasti zasun (dvosmjerni na zahtjev)

Kućište: odljevak u jednome komadu, skupa sa vijcima pričvršćenim poklopcima jamče snažno brtvljenje.
Namijenjen za uporabu pod visokim tlakom, sa samočistećom brtvom. Zasun je prikladan za rad sa čistim tekućinama ili tekućinama koje imaju koncentraciju krutih tvari.
Opća namjena; sušenja biljaka, papirna industrija, voda, kemijska postrojenja, prehrambeni sektor, rudarstvo, vađenje nafte, obrada mulja

Veličine: DN50 do DN2000, veće dimenzije na zahtjev

Radni tlak: od PN 2,5 do PN 100

Serija K

Jednosmjerni nožasti zasun

Kućište: jednodijelno ljevano kućište sa vodilicama za podršku za nož i vodilice.
Zasun je prikladan za tekućine koje sadrže najviše 5% krutih tvari.
Opća namjena
-papirna industrija
-rudarstvo
-pražnjenje silosa
-kemijska postrojenja
-pumpne stanice
-prehrambena industrija.

Veličine: ND50 do ND2000
-veće dimenzije na zahtjev

Serija L

Dvosmjerni nožasti zasun

Kućište: dvodijelno lijevano kućište, spojeno vijcima, s unutarnjim vodilicama za nesmetano kretanje noža u radu.
Ovaj nožasti zasun je pogodan za tekućine koje sadrže najviše 20% suspendiranih tvari.

Opća namjena; papirna industrija, rudarstvo, kemijska postrojenja, prehrambena industrija, pumpne stanice, pražnjenje silosa, uređaji za pročišćavanje otpadnih voda

Veličine: ND50 se ND2000, veće dimenzije na zahtjev

Serija T

Jednosmjerni “LUG” giljotinski zasun

Dizajniran u skladu sa standardima TAPPI TIS 405-8 i MSS-SP-81.

Kućište: monoblok lijevano kućište sa unutarnjim vodilicama za optimalno kretanje noža tijekom rada.
Ovaj giljotinski zasun prikladan za rad s tekućinom uz maksimalnu koncentraciju krutih tvari od 6%.
Opća namjena; transport rasutih materijala, papirna industrija, obradu vode, kemijska postrojenja, prehrambeni sektor, rudarstvo

Veličine: DN50 – 2″ do DN1200 – 48″, veće dimenzije na zahtjev

Serija UB

Dvosmjerni nožasti međuprirubnički (wafer) zasun

Kućište: dvodijelno lijevano kućište, spojeno vijcima, sa unutarnjim vodilicama za nesmetano kretanje noža u radu.

Veličine: DN50 DN2.000
-veće dimenzije na zahtjev
